배터리 셀 모듈 팩 차이 한번에 정리 전기차 ESS 구조 쉽게 설명

안녕하세요, 쏘쏘동입니다 😊



전기차나 ESS 뉴스 보면 "배터리 셀", "배터리 모듈", "배터리 팩"이라는 말이 막 섞여서 나오죠?

다 같은 배터리 얘기인데 뭐가 다른 건지 헷갈리셨을 거예요.

오늘은 이 세 가지가 뭔지, 어떻게 연결되는지 쉽게 정리해 드릴게요!

---

✅ 셀 → 모듈 → 팩, 한마디로 정리하면



레고 블록으로 생각하면 딱 이해돼요.

셀 = 레고 블록 1개 모듈 = 블록 여러 개를 묶은 세트 팩 = 세트들을 모아 완성한 작품 + 보호 케이스 + 두뇌(BMS)



배터리 셀은 배터리 구조에서 가장 작은 기본 단위이고, 모듈은 용량과 전압을 높이기 위해 여러 셀을 함께 묶은 것이며,

팩은 모듈과 BMS, 기타 필요한 부품까지 포함한 완전한 조립품이에요.

출처: 삼성sdi



---

✅ 1단계 — 배터리 셀이란?

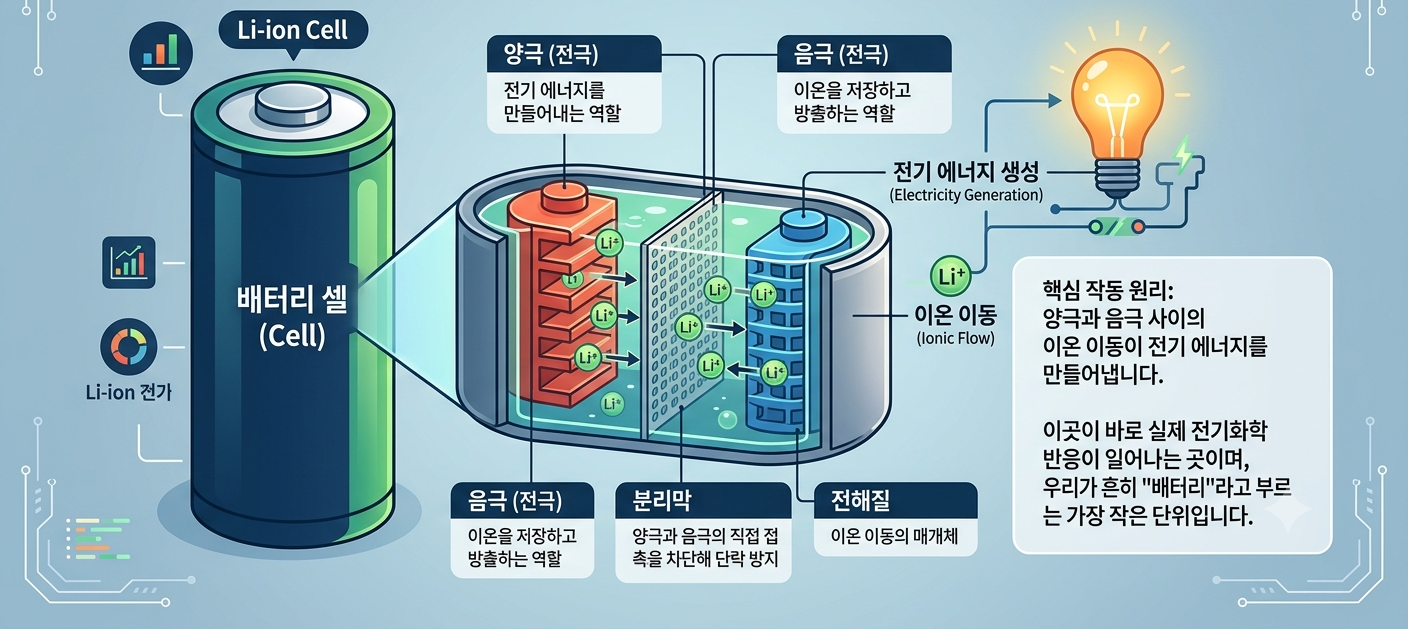

나노바나나 생성 인포그래픽

가장 기본이 되는 단위예요.

셀은 음극(양극), 양극(음극), 전극 간 이온 이동을 돕는 전해질, 분리막으로 구성돼요.

양극과 음극 사이의 이온 이동이 전기 에너지를 만들어내요.

이게 실제로 전기화학 반응이 일어나는 곳이에요. 우리가 흔히 "배터리"라고 부르는 가장 작은 단위가 바로 셀이에요.



셀의 형태도 종류가 있어요



형태	특징	주 사용체
원통형	가장 흔한 형태, 대량생산 용이	테슬라 등 전기차
각형	직사각형 구조로 공간 활용 효율 극대화, 높은 에너지 밀도와 안전성	한국 배터리 업체 주력
파우치형	알루미늄 호일 패키징, 가장 높은 에너지 밀도, 유연한 외함	스마트폰·노트북·일부 전기차



---

✅ 2단계 — 배터리 모듈이란?

나노바나나 생성

셀 여러 개를 묶은 중간 단계예요.

배터리 모듈은 더 높은 출력 전압이나 용량을 위해 여러 개의 셀을 배열해 결합한 것이에요.

여기에는 안전한 작동을 위해 BMS 같은 필수 보호 시스템이 포함돼요.



왜 모듈로 묶을까요?



배터리 모듈은 개별 셀을 외부 충격, 진동 등으로부터 보호해줘요. 견고한 구조 덕분에 신뢰성과 내구성이 높아지고, 특히 전기차처럼 계속 움직이고 충돌 가능성이 있는 환경에서 특히 중요해요.

또한 모듈식 설계는 유연하고 확장 가능해서, 모듈을 몇 개 쓰느냐에 따라 다양한 전압과 용량의 배터리 팩을 만들 수 있어요.

소형 전자기기부터 대형 산업 시스템까지 같은 셀로 다양한 제품을 만들 수 있는 거예요.

---

✅ 3단계 — 배터리 팩이란?

나노바나나 생성



최종 완성품이에요.

배터리 팩은 일반적으로 여러 모듈과 BMS, 그리고 특정 작업에 필요한 핵심 구성 요소들로 구성된 완전한 조립체예요.

전기차나 ESS에 실제로 탑재되는 형태가 바로 이 팩이에요. 단순히 모듈을 모은 게 아니라, 온도 관리 시스템, 전기 배선, 외부 케이스까지 다 포함된 "완성품"이에요.

---

✅ 전체 구조를 표로 정리하면



단계	구성	역할	비유
셀 (Cell)	양극·음극·전해질·분리막	실제 전기화학 반응, 에너지 저장	레고 블록 1개
모듈 (Module)	셀 여러 개 + 보호 구조 + 일부 BMS	전압·용량 확장, 충격 보호	블록 묶음 세트
팩 (Pack)	모듈 여러 개 + BMS + 냉각시스템 + 외부 케이스	차량·ESS에 탑재되는 완성품	완성된 작품

---

✅ 요즘은 모듈을 건너뛴다고요?



여기서 최신 트렌드가 나와요! 셀-모듈-팩의 3단계 구조가 점점 바뀌고 있어요.

최근에는 모듈을 먼저 조립하는 대신 셀을 차량에 직접 접착하거나 볼트로 고정하는 CTP(Cell-to-Pack) 방식이 늘고 있어요. 모듈 단계를 거치면 강철 덮개·받침대 등 불필요한 무게가 늘어나고 팩이 더 크고 무거워지기 때문이에요.



CTP 방식을 쓰는 대표 사례



테슬라의 4680 팩은 원통형 셀을 팩 내부에 "단일하고 끊김 없는 공간"으로 배치하는 방식이에요. CATL은 Qilin 셀을 하우징에 직접 장착하는 CTP 팩을 판매하고, BYD의 블레이드 배터리는 기술적으로 모듈을 완전히 건너뛰어 철-인산 셀을 평평하게 배치해 팩 내부에 구조적 "샌드위치"를 형성해요.

방식	구조	장점
기존 (셀-모듈-팩)	셀 → 모듈 → 팩 3단계	정비·교체 용이, 안전 검증된 방식
CTP (Cell-to-Pack)	셀 → 팩 직결	에너지 밀도 향상, 주행거리 증가, 경량화



폭스바겐 ID.3 같은 차량은 여전히 공통 팩 케이스에 모듈을 더 많이 또는 더 적게 결합해 주행거리를 조절하는 전통적인 모듈식 방식을 쓰고 있어요. 그러니까 모든 회사가 CTP로 가는 건 아니고, 기존 모듈 방식과 CTP 방식이 공존하는 상황이에요.

---

✅ 왜 이 구조를 알아야 하나요?



ESS·전기차 뉴스를 읽을 때 이 구조를 알면 훨씬 잘 보여요.



예를 들어 "LG에너지솔루션이 ESS용 셀을 공급한다"는 뉴스랑 "테슬라가 4680 팩을 자체 생산한다"는 뉴스는 완전히 다른 레벨의 얘기예요. 전자는 가장 기본 단위(셀)를 공급하는 거고, 후자는 완성품(팩) 자체를 만드는 기술 얘기인 거죠.

---

✅ FAQ

Q. 전기차 배터리 교체할 때 셀만 바꿀 수 있나요?  이론적으로는 가능하지만 실제로는 거의 안 해요. 모듈이나 팩 단위로 통째로 교체하는 게 일반적이에요. CTP 방식 차량은 팩 단위 교체만 가능해요.

Q. BMS는 모듈에도 있고 팩에도 있나요?  네, 둘 다 있을 수 있어요. 모듈 단위에서 개별 셀 상태를 관리하는 BMS가 있고, 팩 단위에서 전체 시스템을 총괄하는 상위 BMS가 따로 있는 구조가 많아요.

Q. CTP 방식이면 무조건 좋은 건가요?  에너지 밀도와 주행거리 측면에선 유리해요. 다만 정비할 때 모듈 단위로 부분 교체가 어려워서, 작은 문제로도 팩 전체를 교체해야 할 수 있다는 단점도 있어요.

Q. ESS도 같은 셀-모듈-팩 구조인가요?  네, 기본 구조는 동일해요. 다만 ESS는 전기차보다 훨씬 큰 규모라서 모듈을 랙(Rack) 단위로 더 쌓아 컨테이너형 시스템으로 구성하는 경우가 많아요.









---

✍️ 마치며



솔직히 셀·모듈·팩 구조를 한 번만 머릿속에 정리해두면 배터리 뉴스 이해도가 확 올라가요.

특히 요즘 CTP 방식처럼 모듈을 건너뛰는 기술 트렌드까지 알면, 어떤 회사가 어떤 기술 방향으로 가는지 보이기 시작하거든요.

다음에 ESS나 전기차 배터리 뉴스 보실 때 "이게 셀 얘기인가, 팩 얘기인가" 한 번만 생각해보세요.

훨씬 명확하게 읽힐 거예요 🔋.  이상 쏘쏘동이었습니다.
